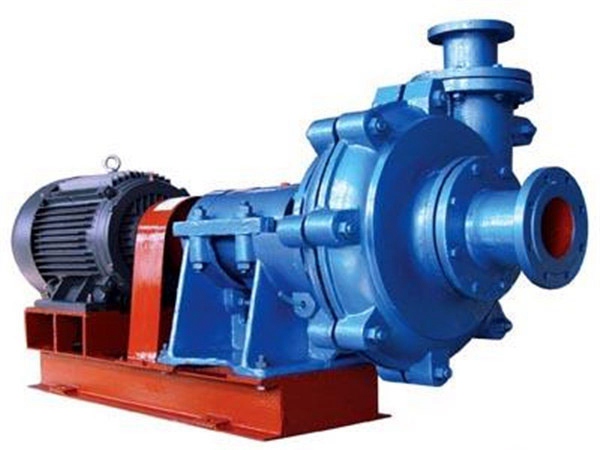

ZJ型渣漿泵
一、ZJ型渣漿泵概述
1、ZJ型渣漿泵為臥式、垂直中形式、雙泵殼結構渣漿泵。ZJ型渣漿泵泵體和泵蓋帶有可更換的金屬內襯，內襯材質為高鉻耐磨合金材料，內襯可一直用到磨穿為止，延長維修周期，降低運行成本。泵的出口方向可按8個角度旋轉安裝。
2、ZJ型渣漿泵特點
適用于電力、冶金、煤炭、建材等行業，加油機處理介質為含有固體顆粒的磨蝕性或腐蝕性漿體，ZJ型渣漿泵固液混合濃度灰漿為45%，礦漿為60%，介質溫度≤60°C。
二、ZJ型渣漿泵型號意義
如:350ZJ-100F
350:泵出口直徑
Z:雜質泵
J:漿液
G:給料
100:葉輪直徑
F：葉輪葉片數6枚
A：為5枚（可省略），B為4枚，C為3枚，F(xiàn)為6枚，G為7枚，H為8枚
三、ZJ型渣漿泵優點
ZJ系列渣漿泵在水力和結構設計上都有創新，其過流部件采用自行研制的高鉻耐磨合金鑄鐵制造，具有良好的耐磨蝕、耐腐蝕性能。經國家工業泵質量檢測中心檢測及水力專家鑒定，一致認為，該系列泵的整體性能具國內領先水平，大部分泵其效率指標達國際水平。因其優越的性能，該系列泵被國家電力、冶金、煤炭工業授予了眾多的榮譽和稱號。
根據出口直徑和葉輪直徑，該系列泵已具有50多種基本規格，可滿足多種不同工況使用要求。開發的計算機選型軟件，可ZJ系列渣漿泵進行準確的選型。
ZJ系列渣漿泵，主要適用于電力、冶金、煤炭、建材、化工等工業行業處理含有固體顆粒的腐蝕性漿液的新一代高效節能型單級、單吸、離心式渣漿泵。
ZJ系列渣漿泵包括ZJ型和ZJL型兩種。ZJ型渣漿泵是單級、單吸、臥式、懸臂、離心式渣漿泵,流量范圍為4-2500,揚程范圍為9-130m.
四、ZJ型渣漿泵性能參數
型號 | 允許配帶 | 清水性能 | 間斷通過 | 重量 | |||||
最大 | 最大粒度 | ||||||||
功率 | |||||||||
流量Q | 揚程H | 轉速n | 最高 | 汽蝕 | |||||
效率η | 余量 | ||||||||
(NPSH)r | |||||||||
(KW) | (m3/h) | (m) | (r/min) | (%) | (m) | (mm) | (kg) | ||
300ZJ-100 | 450 | 464-1826 | 15.3-65.2 | 300-590 | 81 | 2 | 88 | 5265 | |
300ZJ-95 | 400 | 441-1735 | 13.8-58.8 | 300-590 | 78.1 | 3 | 88 | 5220 | |
300ZJ-90 | 560 | 505-1844 | 21.2-79.9 | 400-730 | 82.8 | 3.9 | 85 | 5005 | |
300ZJ-85 | 450 | 477-1742 | 18.9-71.3 | 400-730 | 79.8 | 3.8 | 85 | 4965 | |
300ZJ-70 | 630 | 635-2333 | 16.0-76.8 | 490-980 | 80.4 | 3.9 | 92 | 3560 | |
300ZJ-65 | 500 | 589-2166 | 13.8-66.2 | 490-980 | 77.4 | 3.7 | 92 | 3531 | |
300ZJ-56 | 250 | 395-1568 | 9.7-46.0 | 490-980 | 80.9 | 3.5 | 96 | 3030 | |
250ZJ-103 | 560 | 402-1573 | 29.7-110.5 | 400-730 | 74.5 | 2.8 | 69 | 5085 | |
250ZJ-96 | 560 | 403-1466 | 25.4-93.7 | 400-730 | 77.8 | 3.5 | 69 | 5035 | |
250ZJ-90 | 450 | 378-1374 | 22.3-82.4 | 400-730 | 73.8 | 3.4 | 69 | 4980 | |
250ZJ-85 | 800 | 376-1504 | 30.1-128.7 | 490-980 | 76.5 | 3.5 | 76 | 4530 | |
250ZJ-83 | 800 | 367-1469 | 28.7-122.7 | 490-980 | 75.5 | 3.5 | 76 | 4514 | |
250ZJ-80 | 710 | 354-1416 | 26.7-114.0 | 490-980 | 73.5 | 3.4 | 76 | 4490 | |
250ZJ-78 | 630 | 415-1796 | 21.1-102.5 | 490-980 | 71.5 | 3.2 | 76 | 4474 | |
250ZJ-75 | 560 | 300-1480 | 20.8-97.5 | 490-980 | 77.5 | 3 | 72 | 3480 | |
250ZJ-73 | 500 | 292-1441 | 19.7-92.4 | 490-980 | 76.5 | 3 | 72 | 3466 | |
250ZJ-70 | 450 | 280-1381 | 18.1-84.9 | 490-980 | 74.5 | 2.9 | 72 | 3446 | |
250ZJ-68 | 450 | 272-1342 | 17.1-80.1 | 490-980 | 73.5 | 2.7 | 72 | 3432 | |
250ZJ-65 | 315 | 299-1249 | 15.4-71.0 | 490-980 | 76.9 | 3 | 72 | 3020 | |
250ZJ-63 | 315 | 290-1211 | 14.4-66.7 | 490-980 | 75.9 | 3 | 72 | 3008 | |
250ZJ-60 | 280 | 276-1153 | 13.1-60.5 | 490-980 | 73.9 | 2.8 | 72 | 2991 | |
200ZJ-85 | 560 | 221-907 | 32.0-133.7 | 490-980 | 70.5 | 2.8 | 54 | 4110 | |
200ZJ-75 | 355 | 225-900 | 22.8-102.9 | 490-980 | 74.1 | 3 | 56 | 3070 | |
200ZJ-73 | 355 | 219-876 | 21.6-97.5 | 490-980 | 73.1 | 3 | 56 | 3056 | |
200ZJ-70 | 315 | 205-976 | 19.4-86.4 | 490-980 | 75.6 | 2.8 | 56 | 2465 | |
200ZJ-68 | 315 | 199-948 | 18.3-81.5 | 490-980 | 74.6 | 2.8 | 56 | 2453 | |
200ZJ-65 | 250 | 235-950 | 16.4-72.0 | 490-980 | 79.6 | 2.5 | 62 | 2323 | |
200ZJ-63 | 250 | 228-921 | 15.4-67.6 | 490-980 | 78.6 | 2.5 | 62 | 2311 | |
200ZJ-60 | 185 | 218-870 | 13.9-62.0 | 490-980 | 82.7 | 2.5 | 62 | 2223 | |
200ZJ-58 | 185 | 211-841 | 13.0-57.9 | 490-980 | 81.7 | 2.5 | 62 | 2214 | |
150ZJ-71 | 220 | 142-552 | 21.8-93.8 | 490-980 | |||||
150ZJ-70 | 185 | 93-401 | 20.0-91.2 | 490-980 | 62.3 | 2 | 37 | 2245 | |
150ZJ-65 | 200 | 150-600 | 17.4-75.7 | 490-980 | 70.8 | 2.5 | 48 | 2223 | |
150ZJ-63 | 185 | 146-582 | 16.3-71.1 | 490-980 | 69.8 | 2.5 | 48 | 2211 | |
150ZJ-60 | 160 | 135-550 | 14.7-63.5 | 490-980 | 75.9 | 2.5 | 48 | 2203 | |
150ZJ-58 | 132 | 131-532 | 13.7-61.0 | 490-980 | 69.1 | 2 | 75 | 2063 | |
150ZJ-58C | 160 | 134-596 | 12.8-53.4 | 490-980 | 71.6 | 2.3 | 48 | 2019 | |
150ZJ-57 | 110 | 95-427 | 13.2-56.3 | 490-980 | 67.8 | 1.8 | 32 | 2023 | |
150ZJ-55 | 110 | 124-504 | 12.3-53.4 | 490- 980 | 72.9 | 48 | 2019 | ||
150ZJ-50 | 75 | 115-460 | 9.5-43.1 | 490-980 | 76.8 | 2.5 | 48 | 1735 | |
150ZJ-48 | 75 | 111-442 | 8.7-39.7 | 490-980 | 75.8 | 2.5 | 48 | 1728 | |
150ZJ-42C | 132 | 142-550 | 12.1-62.8 | 700-1480 | 77.1 | 2.2 | 69 | 1605 | |
100ZJ-50 | 160 | 85-360 | 20.5-100.2 | 700-1480 | 69.6 | 2.5 | 34 | 1475 | |
100ZJ-46 | 132 | 79-331 | 13.7-84.8 | 700-1480 | 67.6 | 2.3 | 34 | 1461 | |
100ZJ-42 | 90 | 66-275 | 14.7-70.8 | 700-1480 | 71 | 2.5 | 35 | 1075 | |
100ZJ-42B | 90 | 83-365 | 12.7-66.8 | 700-1480 | 71.6 | 2.5 | 40 | ||
100ZJ-39 | 75 | 61-255 | 12.6-61.0 | 700-1480 | 69 | 2.4 | 35 | 1064 | |
100ZJ-36 | 55 | 61-245 | 9.7-49.5 | 700-1480 | 71.6 | 2 | 32 | 1010 | |
100ZJ-33 | 45 | 56-225 | 8.2-41.6 | 700-1480 | 69.6 | 1.8 | 32 | 1003 | |
80ZJ-52 | 160 | 51-242 | 22.1-109.8 | 700-1480 | 56.3 | 2.1 | 21 | 1465 | |
80ZJ-42 | 75 | 61-204 | 14.4-70.4 | 700-1480 | 66.7 | 2.5 | 24 | 1053 | |
80ZJ-39 | 55 | 57-189 | 12.4-60.7 | 700-1480 | 64.7 | 2.4 | 24 | 1042 | |
80ZJ-36 | 45 | 46-190 | 9.6-51.4 | 700-1480 | 67.7 | 2.4 | 24 | 980 | |
80ZJ-33 | 37 | 43-174 | 8.0-43.2 | 700-1480 | 65.7 | 2.3 | 24 | 973 | |
65ZJ-30 | 15 | 23-79 | 7.4-34.8 | 700-1460 | 63.5 | 2 | 19 | 504 | |
65ZJ-27 | 11 | 20-71 | 6.0-28.2 | 700-1460 | 61.5 | 1.8 | 19 | 500 | |
50ZJ-50 | 90 | 27-111 | 22.3-110.7 | 700-1480 | 45.1 | 3 | 13 | 1378 | |
50ZJ-46 | 55 | 23-94 | 17.9-85.8 | 700-1480 | 44.7 | 1.4 | 13 | 1082 | |
50ZJ-33 | 18.5 | 12-54 | 7.7-42.5 | 700-1480 | 42.1 | 2.9 | 13 | 537 | |
40ZJ-19 | 15 | 8-35 | 12.8-57.1 | 1430-2930 | 58.8 | 1.3 | 11 | 173 | |
40ZJ-17 | 7.5 | 4月23日 | 9.0-44.6 | 1400-2900 | 52.4 | 2.5 | 11 | 121 | |
150ZJL-35 | 37 | 99-364 | 3.0-17.9 | 490-980 | 68.1 | 15 | 800 | ||
100ZJL-34 | 45 | 74-293 | 5.5-36.8 | 700-1480 | 65.8 | 14 | 630 | |
80ZJL-36 | 45 | 50-201 | 7.3-45.5 | 700-1480 | 58.2 | 10 | 650 | |
65ZJL-30 | 18.5 | 18-98 | 5.9-34.7 | 700-1470 | 53.7 | 8 | 440 | |
50ZJL-20 | 4 | 8-38 | 1.4-10.7 | 700-1440 | 38.6 | 10 | 240 | |
